特高频局部放电检测仪

核心标准

IEC 62478/TS/Ed1 High voltage test techniques-Measurement of partial discharges by electromagnetic and acoustic methods
Q/GDW11059.8-2013 电力设备带电检测仪器技术规范第8部分：特高频法局部放电带电检测仪技术规范
Q/GDW 11059.2-2013 气体绝缘金属封闭开关设备局部放电带电测试技术现场应用导则第2部分特高频法

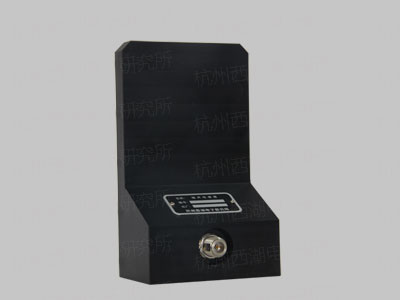

噪声传感器

无线同步信号发射器

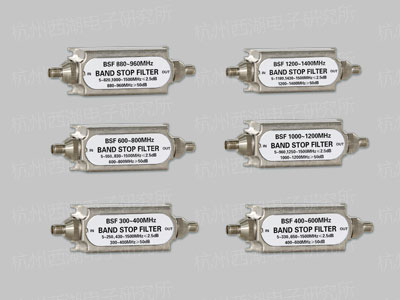

滤波器

产品特征

高灵敏度

检测灵敏度小于0.1pC，处于国际领先水平。

专业传感器

针对局放特高频信号特征，研制具有高等效高度、高增益、频带对应的专业传感器。

抗干扰技术

应用选频测量、噪声分离、屏蔽隔离等技术手段，可有效滤除无线电、载波等干扰。

诊断分析

具备PR、PRPD、PRPS等多种图谱表达方式；内嵌典型干扰及放电图谱，可自动识别信号类型。

定位精准

具备电电定位及声电定位功能，定位精度高。

同步

具备有线、无线同步功能。

传感器多元化

天线采用对数、螺旋、平板等设计方式，适用于各类局放特征信号的检测；传感器尺寸适配各类大小盆式绝缘子及浇注口。

使用便捷

主机结构紧凑、轻巧，可手持、颈挂及三角架支撑方式使用。

续航能力强

采用插拔式锂电池供电，单块电池工作时间大于8小时。

适合现场

触摸式操作，阳光下显示清晰。

技术参数

检测灵敏度：≤0.1pC；
检测频带：300～1500MHz；
信号采集：16Bit，250MS/s；
动态范围：≥60dB；
相位同步：有线、无线，AC10～380V，30～300Hz，≥75m；
稳定性：≤±5%；
平均有效高度：≥11mm；
电池：锂电池 24V/5Ah；
尺寸：236×177×53mm；
重量：≤1.5kg。

产品型号

型号	名称	通道	典型使用
XD53xx	特高频局部放电检测仪	1～4可选	GIS、主变、开关柜
XD5352	特高频超声波局部放电联合检测仪	2～4可选	GIS、主变、开关柜
XD50xx	局部放电带电巡检仪	2～4可选	快速巡检
